Sestavni deli in funkcije transformatorjev

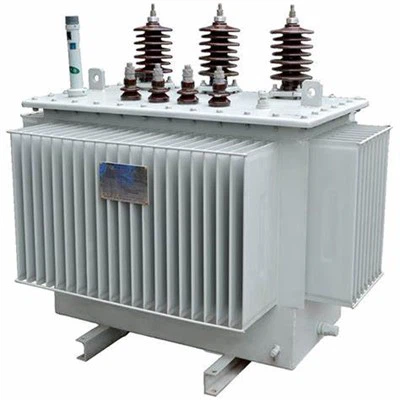

Sestavni deli transformatorjev vključujejo telo (železno jedro, navitje, izolacijo, svinčeno žico), transformatorsko olje, rezervoar za olje in hladilno napravo, napravo za regulacijo napetosti, zaščitno napravo (razvlaževalec, varnostna zračna pot, plinski rele, omarica za shranjevanje olja in naprava za merjenje temperature , itd.) in izstopno pušo. Posebne komponente in funkcije:
(1) Železno jedro. Železno jedro je glavni del magnetnega vezja transformatorja. Običajno ima visoko vsebnost silicija in debelino 0.35 mm, 0.3 mm oziroma 0.27 mm. Izdelan je iz toplo valjanih ali hladno valjanih silikonskih jeklenih plošč z izolacijsko barvo na površini. Železno jedro je razdeljeno na dva dela: steber železnega jedra in prečni kos. Steber železnega jedra je prekrit z navitji; križni kos se uporablja za sklenitev magnetnega kroga.
(2) Navijanje. Navitje je del vezja transformatorja. Navita je z dvožilno izolirano ploščato žico ali emajlirano okroglo žico. Osnovno načelo delovanja transformatorja je načelo elektromagnetne indukcije. Osnovni princip delovanja pojasnim na primeru enofaznega dvonavitnega transformatorja: ko na primarno navitje dovedemo napetost U1, skozenj teče tok I1, v železnem jedru pa nastane izmenični magnetni pretok O1. Ti magnetni tokovi se imenujejo glavni magnetni tokovi. Pod njegovim delovanjem navitja na obeh straneh inducirajo potencial in končno poganjajo krmilno napravo transformatorja.
